現在常用的的電阻、電容都有貼片封裝。貼片封裝用四位數字標識，表明了器件的長度和寬度。貼片電阻有百分五和百分一兩種精度，購買時不特別說明的話就是指百分五。一般說的貼片電容是片式多層陶瓷電容(MLCC)，也稱獨石電容。

　　下附表為貼片電阻的參數：

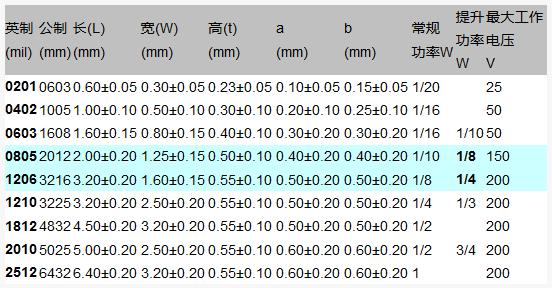

　　1.貼片電阻的封裝、功率與電壓關系如下表：

　　英制公制額定功率@ 70°C 最大工作電壓(V)

　　0201 0603 1/20W 25

　　0402 1005 1/16W 50

　　0603 1608 1/10W 50

　　0805 2012 1/8W 150

　　1206 3216 1/4W 200

　　1210 3225 1/3W 200

　　1812 4832 1/2W 200

　　2010 5025 3/4W 200

　　2512 6432 1W 200

　　2.貼片電阻的精度與阻值

　　貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，

　　J -表示精度為5%、

　　F-表示精度為1%。

　　T -表示編帶包裝

　　阻值范圍從0R-100M

　　3.貼片電阻的特性

　　體積小，重量輕;

　　適應再流焊與波峰焊;

　　電性能穩定，可靠性高;

　　裝配成本低，并與自動裝貼設備匹配;

　　機械強度高、高頻特性優越。

　　AXIAL - 兩腳直插

　　AXIAL就是普通直插電阻的封裝，也用于電感之類的器件。后面的數字是指兩個焊盤的間距。

　　AXIAL-0.3 小功率直插電阻(1/4W);普通二極管(1N4148);色環電感(10uH)

　　AXIAL-0.4 1A的二極管，用于整流(1N4007);1A肖特基二極管，用于開關電源(1N5819);瞬態保護二極管

　　AXIAL-0.8 大功率直插電阻(1W和2W)

　　二、電容：

　　1、貼片電容可分為無極性和有極性兩種，容值范圍從0.22pF-100uF

　　無極性電容下述兩類封裝最為常見，即0805、0603;

　　英制尺寸 公制尺寸 長度 寬度 厚度

　　0402 1005 1.00±0.05 0.50±0.05 0.50±0.05

　　0603 1608 1.60±0.10 0.80±0.10 0.80±0.10

　　0805 2012 2.00±0.20 1.25±0.20 0.70±0.20

　　1206 3216 3.20±0.30 1.60±0.20 0.70±0.20

　　1210 3225 3.20±0.30 2.50±0.30 1.25±0.30

　　1808 4520 4.50±0.40 2.00±0.20 ≤2.00

　　1812 4532 4.50±0.40 3.20±0.30 ≤2.50

　　2225 5763 5.70±0.50 6.30±0.50 ≤2.50

　　3035 7690 7.60±0.50 9.00±0.05 ≤3.00

　　一般容值越小，耐壓值可做到越大，常見耐壓有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V。有極性電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體如下：

　　類型 封裝形式 耐壓

　　A 3216 10V

　　B 3528 16V

　　C 6032 25V

　　D 7343 35V

　　2、常用電容的標識精度級別

　　B+_0.1%

　　C+_0.25%

　　D+_0.5%

　　F+_1%

　　G+_2%

　　J+_%

　　K+_10%

　　M+_20%

　　N+_30%

　　3、各種貼片電容的特性

　　帖片電容的材料常規分為三種，NPO,X7R,，X5R，Y5V，鉭電容

　　NPO 此種材質電性能最穩定，幾乎不隨溫度，電壓和時間的變化而變化，適用于低損耗，穩定性要求要的高頻電路。容量精度在5%左右，但選用這種材質只能做容量較小的，常規100PF 以下，100PF至 1000PF 也能生產但價格較高。

　　X7R 此種材質比NPO 穩定性差，但容量做的比NPO 的材料要高，耐壓高，容量精度在10%左右，電容量一般在100pF～2.2F之間。

　　Y5V 此類介質的電容，其穩定性較差，容量偏差在20%左右，對溫度電壓較敏感，但這種材質能做到很高的容量，而且價格較低，適用于溫度變化不大的電路中。電容量范圍較大，一般為1000pF～100F。

　　X5R容量小，體積小，適用于計算機、電源和汽車電路中退耦、輸出濾波等應用。

　　鉭電容 體積小、容量大、漏電流低、使用壽命長、綜合性能優異，是最優秀的電容器，不僅在常規條件下比陶瓷、鋁、薄膜等其它電容器體積小、容量高、功能穩定，而且能在許多為其它電容器所不能勝任的嚴峻條件下正常工作。廣泛用于高頻濾波像HI-FI系統，。
