電子元件識別大全圖，貼片電子元器件是21世紀常見的電路連接控制的核心元器件，它們比傳統的元器件體積小，功能較強大，而作為一位電子元器件的采購，不單單是需要靈活的業務能力，還更需要掌握電子元器件的一些硬件的東西，了解更多元件知識才能提示自己的采購能力。

　　一下是容樂電子為大家整理的常見電子元器件電容，電阻，電感，二極管，三極管，集成電路的基礎知識圖片講解。

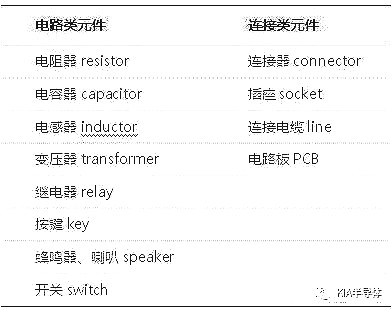

　　一、電容

　　電容在電路中一般用“C”加數字表示(如C223表示編號為223的電容)。電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。

　　而貼片電容是一種電容材質。貼片電容全稱為：多層(積層，疊層)片式陶瓷電容器，也稱為貼片電容，片容。貼片電容有兩種表示方法，一種是英寸單位來表示，一種是毫米單位來表示。

　　二、電阻

　　電阻在電路中用“R”加數字表示，如：R13表示編號為13的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置、濾波(與電容器組合使用)和阻抗匹配等。

　　貼片電阻(SMD Resistor)又名片式固定電阻器(Chip Fixed Resistor) ，是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器。耐潮濕和高溫， 溫度系數小。可大大節約電路空間成本，使設計更精細化。

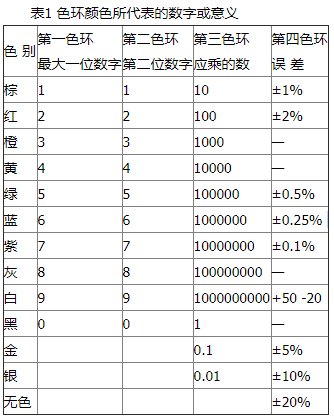

　　電阻識別，下圖色環顏色所代表的數字或意義：

　　三、電感

　　電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成的電子元件。直流可通過線圈，直流電阻就是導線本身的電阻，壓降很小;當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。

　　貼片電感(Chip inductors)，又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化，高品質，高能量?jī)?chǔ)存和低電阻等特性。

　　四、二極管

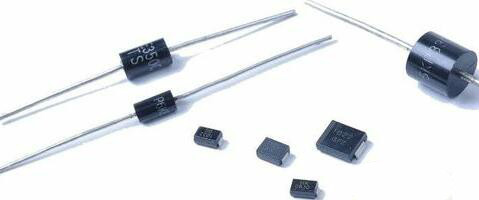

　　二極管作用：二極管的主要特性是單向?qū)щ娦?，也就是在正向電壓的作用下，?dǎo)通電阻很小;而在反向電壓作用下導通電阻極大或無窮大。正因?yàn)槎O管具有上述特性，無繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪等電路中。晶體二極管按作用可分為：整流二極管(如1N4004)、隔離二極管(如1N4148)、肖特基二極管(如BAT85)、發光二極管、穩壓二極管等。

　　識別方法：二極管的識別很簡單，小功率二極管的N極(負極)，在二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極(正極)或N極(負極)，也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。

　　五、三極管

　　應用多級放大器中間級，低頻放大 輸入級、輸出級或作阻抗匹配用高頻或?qū)掝l帶電路及恒流源電路，晶體三極管(簡稱三極管)是內部含有2個PN結，并且具有放大能力的特殊器件。它分NPN型和PNP型兩種類型，這兩種類型的三極管從工作特性上可互相彌補，所謂OTL電路中的對管就是由PNP型和NPN型配對使用。

　　晶體三極管在電路中常用“Q”加數字表示，如：Q1表示編號為1的三極管。

　　六、集成電路

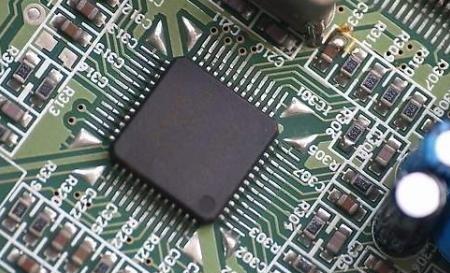

　　集成電路是將二極管、三極管和電阻電容等電子元件按照電路結構的要求，制作在一小塊半導體材料上，形成一個完整的具有一定功能的電路，然后封裝而成，它的文字符號是ic。

　　集成電路是60年代后期，隨著電子技術的發展而迅速發展起來的。使用集成電路和使用分立元件組裝的電路相比，具有元件少、重量輕、體積小、性能好和省電等多項優點，所以電子產品的集成化已成為電子技術發展的必然趨向。

　　集成電路(ic integrated circuit)是一種把一類電路中所需的晶體管、阻容感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，封裝為一整體，具有電路功能的電子元器件。分立元器件就是指普通的電阻、電容、晶體管等單個電子元件，統稱分立元件。分立元件就是功能單一、“最小”的元件，內部不再有其它元件功能單元。
