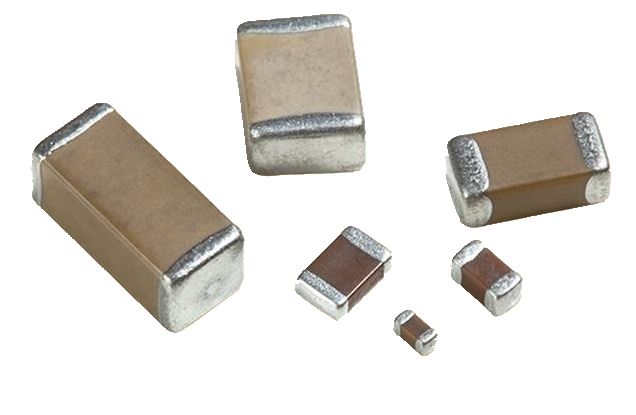

貼片電容怎么看大小，貼片電容由于大小的特性無法設立明確的識別方式，即使有用肉眼也是無法識別的，最好的方法小編還是建議用萬用表測量，下面我們來看看測量方法和原因。

　　萬用表測量：

　　1、黑表筆接COM，紅筆接最右邊上面;

　　2、將檔位接在被測電容大小的檔位;

　　3、將萬用表表筆連接兩端測試即可得知;

　　無法識別的原因：

　　貼片電容很多由于體積所限，不能標注其容量，所以一般都是在貼片生產時的整盤上有標注。如果是單個的貼片電容，要用電容測試儀測出它的容量。如果是同一個廠標的話，一般來說顏色深的容量比顏色淺的要大，棕灰>淺紫>灰白。當然最好的方法是用熱風槍吹下來，等它冷卻后用數字表的電容擋或電容表量。

　　據說這是因?yàn)殡娙莸纳a(chǎn)和電阻生產工藝不一樣，電阻可以在沒有切割的時候印上去(這樣的整版印刷肯定是成本較低容易做到)。電容是陶瓷的材料,要經過高溫才可以燒結，內電極是銀鈀。不過現在都用鎳了，銀鈀成本太高。由于電容是先切割后經過上千度的高溫?zé)桑€要到電鍍線上電鍍。

　　最后測試分選才知道具體容量。測試后還不能確定容量，有時需要反燒(燒端頭)反鍍，然后再重新分選。才確定最后的容量。所以電容生產過程沒有一個合適的印刷時機。很明顯，電容的設計容量與最后的電容不會很相符，一批電容最后都可以分選出很多種容量段，不印代碼是因?yàn)殡娙菰谏a(chǎn)過程中不確定因素太多。

　　生產完的貼片電容，容值經過確定之后在印刷，按照目前的技術來說，是可以解決的，但是需要多一步生產工藝。

　　以上就是今天分享貼片電容怎么看大小?的全部?jī)?nèi)容，現在的貼片電容形狀大多是長方形，印在一個面上很容易被翻轉，而在焊接等使用時，導致有標識的一面不會被摟在外表;像0201這樣封裝的，印上去也不能被肉眼識別，也就沒有太大必要印上去了。想要知道貼片電容的容樂是多少，最好的方法就是用萬用表測量。
