貼片電容規格怎么看，貼片電容規格對照表一覽，容樂電子是一家貼片電容、超級電容代理商，擁有10年代理貼片電容代理經驗，公司目前所代理的品牌包括風華高科、三星、村田、國巨、TDK電子、AVX京瓷、旺詮、厚聲、臺慶、順絡、桂微等品牌一級代理商。

　　型號齊全，容樂電子支持一站式電子元器件BOM配單，我們儲備有風華超級電容、貼片電容、貼片電阻、貼片電感磁珠、二三極管等格式規格。下面容樂電子就與大家分享部分大家比較關心的幾個品牌的貼片電容規格。

　　貼片電容規格對照表

　　貼片電容規格一般常見封裝尺寸為: 0201， 0402，0603，0805，1206，容量范圍一般在0.5pF~1uF。 1210 ，1812，1825，2225，3012、 3035為大規格貼片電容，容量范圍在1uF~100uF。

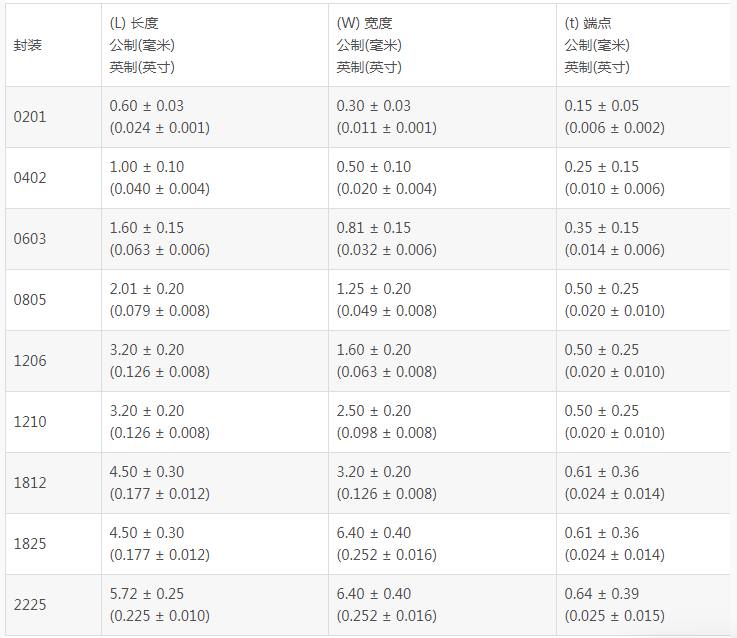

　　常見貼片電容封裝尺寸英制與公制尺寸對照表見如下:

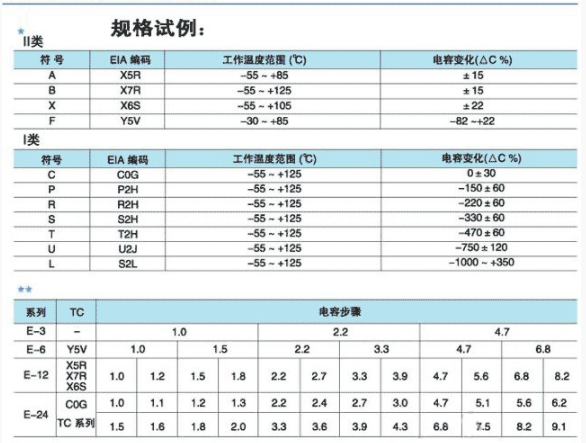

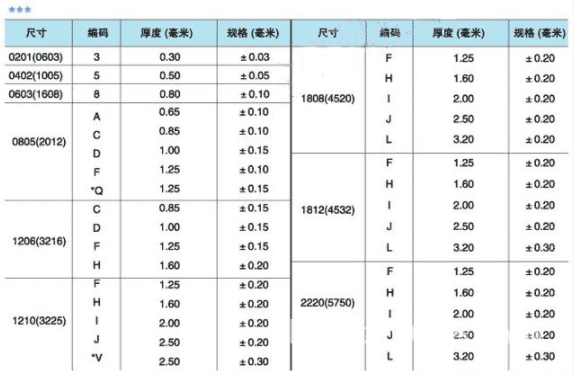

　　下面是SAMSUNG貼片電容的規格說明,為大家分享三星貼片電容基本規格對照表,希望對大家有幫助:

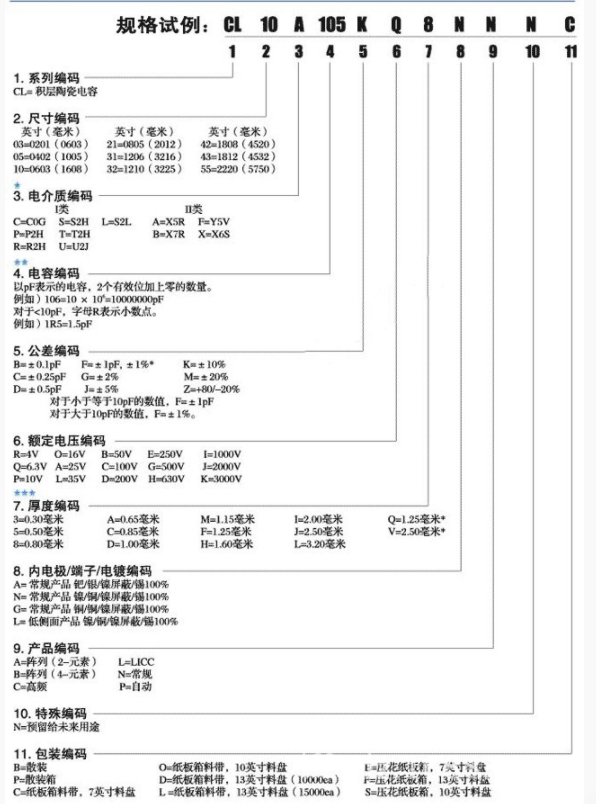

　　三星貼片電容品件編碼體系：

　　風華貼片電容型號識別與命名方法：

　　0805CG 101 J 500 N T

　　1、封裝尺寸:0402、0603、 0805、 1206這四個是常用的通用型提誒按電容封裝規格。

　　2、介質種類:貼片電容根據使用環境和工作溫度的不同介質也不同，介質即代表其對應的工作溫度;

　　比如：風華通用型貼片電容介質有5種，分別用CG(c0g或NPO)、B(X7R)、 F(Y5V、X(X5R)、E(Z5U)表示。

　　3、標稱容量代號(單位:PF): 101 :標稱阻值為100pf ,標稱容量采用E 24標準的三位數表示法或E -96標準四位數表示法，前兩位是有效數字(E 96四位數表示法中,前三位是有效數字)，最后-位是有效數字后零的個數。

　　4、電容值誤差精度代號: F(+1%)、 G(2%)、 H(+3%)、 J(t5%)、 K(+10%)、 C(+0 25pf)、B(+0. 10pf)、D(+0.50pf);

　　5、額定工作電壓:500表示50V;501表示500V，6R3表示6.3V，被稱為三位數表示法;

　　6、端頭電極種類:通用型貼片電容有三種類型，通常都是采用N(銀或銅層鎳層錫層三層電鍍端頭) ,另外兩種團頭類型有S(純銀端頭)、C(純銅端頭) ;

　　7、包裝方式代號: T表示編帶包裝: C表示塑料袋包裝。

　　國巨貼片電容型號識別與命名方法

　　國巨電容尺寸一般在其規格書中也是有備注解釋的，包括其相關電容的命名規則以及尺寸介紹。

　　貼片電容的尺寸表示法有以英寸為單位和以毫米為單位來表示兩種方式。以英寸為單位來表示的稱為英制尺寸，以毫米為單位來表示的稱為公制尺寸。國巨貼片電容通常用英制尺寸來表示。

　　比如：英制尺寸公制尺寸長度寬度.

　　0402 1005 1.00+0.05 0. 50+0.05

　　0603 1608 1.60+0.10 0.80+0.10

　　0805 2012 2.00+0.20 1.25+0.20

　　貼片電容的命名所包含的參數有貼片電容的尺寸、容值精度、貼片電容的材質、電壓、電容容量、端頭材料以及包裝要求。

　　例國巨貼片電容CH0805JRNPO9BN101.

　　CH :表示國巨電容系列名稱一高頻電容。

　　國巨電容的系列還有CA(表示排容)，CC(表示多層陶瓷電容)等等。

　　0805 :表示尺寸，長度為0.08英寸，寬度為0.05英寸。

　　此外，常見的電容尺寸還有0201，0402，0603，1206，1210，1808.1812等。

　　J :表示電容容量的誤差精度為+5%;另外B=+0.1PF,C=+0.25PF,D=+0 5PF,F=+1PF,G=+2PF,K=+10%,M=+20%,Z= 20%~+80%。

　　R :表示寸盤紙帶包裝。

　　NPO :表示電容材質。

　　此外，常用的電容材質還有X5R,X7R,Y5V。

　　9 :表示電壓為50V。

　　4=4V, 5=6 3V, 6=10V, 7=16V, 8=25V, 0=100V,A=200V, B=500V, C=1KV, D=2KV, E=3KV等(注意: 100V是用數字0表示,不是字母0)

　　B :表示端頭材料是鎳電極。

　　N :表示NPO。101 :表示容值，前面兩個數字為有效數字，第三個數字表示有幾個零。101=100PF, 102=1000PF,103=10,000P.....以此類推。
