0805/0603/0402電容封裝尺寸介紹：

　　首先，我們來看一下以下兩種圖片：

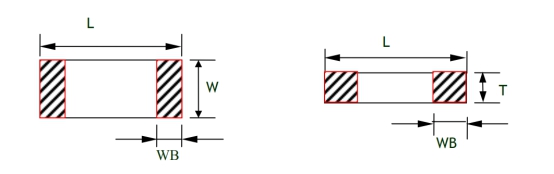

　　這兩張圖代表什么呢?代表的是貼片電容的尺寸圖,L代表長度，W代表寬度，T代表厚度。

　　電容尺寸是由公制或者英制來表示，我們現在大眾經常都是習慣用英制表示尺寸。接下來，我們來認識一下0805/0603/0402電容尺寸的一個介紹：

　　0805：代表的是英制的尺寸，由長X寬組成，0.08inch*0.05inch，1inch=25.4mm

　　0.08inch*25.4mm=2.0mm,0.05inch*25.4mm=1.2mm,所以0805英制尺寸對應的公制尺寸是2012，20是代表長度，12代表的是寬度。0805尺寸一般有兩個厚度，根據包裝數量來決定的，4KPCS的包裝數量產品厚度是0.8mm,(3K)/2K包裝數量的產品厚度是1.25mm;

　　0603:也是英制尺寸，由長X寬組成，0.06inch*0.03inch，1inch=25.4mm

　　0.06inch*25.4mm=1.6mm,0.03inch*25.4mm=0.8mm,所以0603英制尺寸對應的公制尺寸是1608，16是代表長度，08代表的是寬度。0603尺寸的厚度一般只有一個，包裝數量為4K,厚度是：0.8;

　　0402：英制單位，代表的是電容的長和寬，0.04inch*0.02inch, 1inch=25.4mm

　　0.04inch*25.4mm=1.0mm,0.02inch*25.4mm=0.5mm,所以0402英制尺寸對應的公制尺寸是1005，10是代表長度，05代表的是寬度。0402尺寸的厚度一般只有一個，包裝數量為10K,厚度是：0.5。

　　以上就是0805/0603/0402電容尺寸的一個介紹，如您還想了解更專業的知識，請聯系容樂電子。
