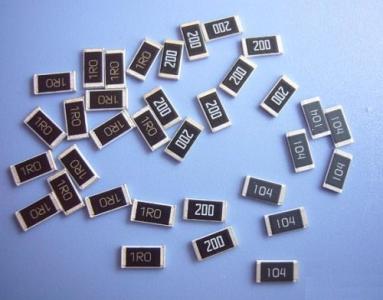

貼片電阻，電阻幾乎是任何一個電子線路都離不開的角色。貼片電阻的作用，就是增加電流通過的阻力增加阻值從而限制電流大小。但是，貼片電阻由于應用電路的不同，對它阻值的要求也不一樣的，因此，貼片電阻大小成為很多人心中的難題，學會看貼片電阻的大小非常重要。那么貼片電阻怎么看大小呢?

　　貼片電阻大小的區分方法：

　　根據貼片電阻外形體積的大小，有9種封裝尺寸，不同的封裝尺寸，它的額定功率也不一樣。貼片電容的封裝尺寸和貼片電阻一樣。

　　貼片電阻的封裝尺寸用4位的整數表示。前面兩位表示貼片電阻的長度，后面兩位表示貼片電阻的寬度。根據長度單位的不同有兩種表示方法，即英制表示法和公制表示法。例如：0603是英制表示法，表示長度為0.06英寸，寬度為0.03英寸;又如：1005是公制表示法，表示長度為1.0毫米，寬度為0.5毫米。業內的慣例是用英制表示。目前最小的貼片電阻為0201，最大的為2512。

　　貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，常規用的最多的是±1%和±5%。±5%精度的常規是用三位數來表示例 例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Ω,這樣就是5100歐，1000Ω=1KΩ,1000000Ω=1MΩ。

　　為了區分±5%，±1%的電阻，于是±1%的電阻常規多數用4位數來表示。這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Ω，也就等于4.53KΩ。

　　貼片電阻怎么看大小小編就為大家介紹到這里。貼片電阻的阻值大小一般還與溫度，材料，長度，還有橫截面積有關，所以，大家在選擇時，一定要結合各方面的因素綜合考慮。如何看大小也是我們應該要了解的，因為需要應用到貼片電阻，學會看阻值非常重要。
