貼片電阻(SMD Chip Resistor）是將金屬粉和玻璃釉粉均勻混合，用黏合劑調和成糊狀，在陶瓷基體表面印制出電阻膜并經高溫燒結，具有防潮、耐高溫、溫度系數小、生產成本低等優點。

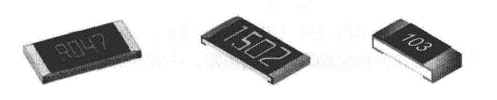

上圖所示的貼片電阻中，“R047”表示電阻值為0.047Ω=47mΩ，“1502”表示電阻值為150×=15kΩ，“103”表示電阻值為10×=10kΩ。

電阻在電路中用"R"加數字表示，如：R1表示編號為1的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置等。

1、貼片電阻參數識別：

電阻的單位為歐姆（Ω），倍率單位有：千歐（KΩ），兆歐（MΩ）等。換算方法是：

1兆歐=1000千歐=1000000歐

電阻的參數標注方法有3種，即直標法、色標法和數標法。

a、數標法主要用于貼片等小體積的電路，如：

472 表示 47*100Ω（即4.7K）； 104則表示100K

b、色環標注法使用最多，現舉例如下：

四色環電阻 五色環電阻（精密電阻）

2、電阻的色標位置和倍率關系如下表所示：

顏色 有效數字 倍率 允許偏差（%）

銀色 / x0.01 ±10

金色 / x0.1 ±5

黑色 0 +0 /

棕色 1 x10 ±1

紅色 2 x100 ±2

橙色 3 x1000 /

黃色 4 x10000 /

綠色 5 x100000 ±0.5

藍色 6 x1000000 ±0.2

紫色 7 x10000000 ±0.1

灰色 8 x100000000 /

白色 9 x1000000000 /
